AC-motor vs DC-motor: Nøgleforskelle, hvordan de fungerer og hvordan man vælger

AC motor og DC motor : Kerneforskellen

Det grundlæggende forskel mellem AC og DC elektriske motorer er den type elektrisk strøm, som hver er designet til at konvertere til mekanisk rotation. AC motorer køre på vekselstrøm - en forsyning, der vender polariteten ved en fast frekvens (50 Hz eller 60 Hz afhængigt af netstandarden). DC motorer køre på jævnstrøm, hvor spænding og strøm løbende løber i én retning. Denne enkelt sondring i strømforsyning driver enhver downstream-forskel i motorkonstruktion, hastighedskontrolmetode, vedligeholdelseskrav og anvendelsesegnethed.

Begge motortyper adlyder det samme grundlæggende princip - Lorentz kraftloven, som siger, at en strømførende leder placeret i et magnetfelt oplever en kraft vinkelret på både strømretningen og feltretningen. Drejningsmomentet, der roterer rotoren, er en direkte konsekvens af denne kraft, der virker på tværs af et mellemrum mellem stationære og roterende komponenter. Hvad adskiller sig mellem AC og DC elektriske motorer er, hvordan magnetfeltet skabes, hvordan det opretholdes, og hvordan det interagerer med rotorviklingerne over tid.

Sådan fungerer AC-motorer

Elektriske AC motorer generere et roterende magnetfelt i statoren - den stationære ydre enhed - ved at levere vekselstrøm til fordelte viklinger arrangeret omkring statorboringen. I en trefaset induktionsmotor er de tre faser forskudt 120° fra hinanden i både rum og tid, hvilket producerer et felt, der roterer kontinuerligt med synkron hastighed. Dette roterende felt inducerer en strøm i rotorlederne ved elektromagnetisk induktion; den inducerede strøm skaber igen sit eget magnetfelt, og samspillet mellem de to felter frembringer drejningsmoment.

Rotoren af en egern-bur induktionsmotor — den mest udbredte variant af elektriske AC motorer globalt – indeholder ingen viklinger, ingen børster og ingen eksterne elektriske forbindelser. Rotorstængerne er kortsluttet i hver ende af ledende enderinge, og der løber strøm gennem dem udelukkende ved induktion. Denne konstruktion gør vekselstrømsmotorer med egernbur usædvanligt robuste: der er ingen slidende kontaktdele udover lejerne, og motoren kan køre kontinuerligt i årevis i støvede, våde eller vibrationstunge miljøer med minimal vedligeholdelse.

Synkrone AC-motorer fungerer efter et relateret, men distinkt princip: Rotoren magnetiseres - enten af ​​permanente magneter eller af en separat exciteret feltvikling - og låser i takt med det roterende statorfelt og kører med nøjagtig synkron hastighed uanset belastning (inden for udtræksmomentgrænsen). Synkronmotorer bruges, hvor der kræves præcis hastighedskonsistens, herunder i tekstilmaskiner, papirmøller og præcisionspumpesystemer.

Sådan fungerer DC-motorer

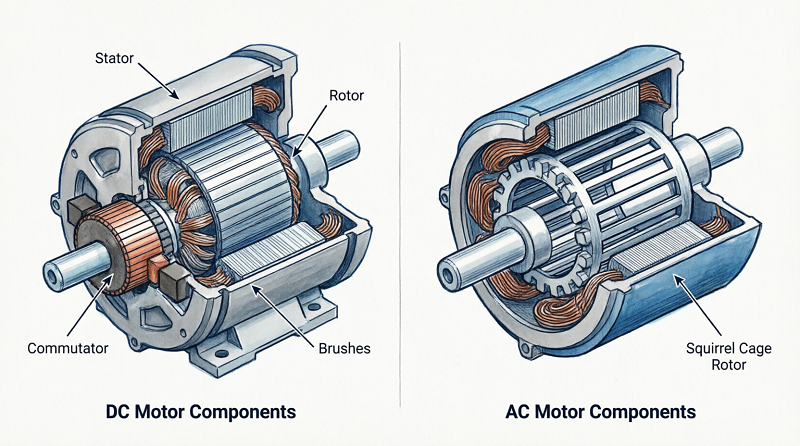

I en konventionel børstet DC motor , frembringer statoren et stationært magnetfelt - enten fra permanente magneter eller fra feltviklinger, der aktiveres af DC. Rotoren, kaldet armaturet, bærer viklede ledere forbundet til en segmenteret kommutator. Kulbørster opretholder glidende elektrisk kontakt med kommutatoren og skifter strømretning gennem successive ankerspoler, når rotoren drejer. Denne mekaniske kommutering sikrer, at ankerstrømmen altid flyder i den retning, der opretholder drejningsmomentet i samme rotationsretning, uanset rotorposition.

Kommutator-børste-grænsefladen er den definerende strukturelle forskel mellem børstede DC-motorer og AC motorer . Det muliggør ligetil hastighedskontrol - reduktion af forsyningsspændingen eller ankerstrømmen reducerer direkte hastigheden - men introducerer vedligeholdelsesforpligtelser. Børster slides gradvist, genererer kulstøv og kræver periodisk inspektion og udskiftning. Ved høje hastigheder eller i støvede miljøer accelererer børsteslitage markant. I applikationer, hvor vedligeholdelsesadgang er vanskelig, eller forurening er et problem, er dette en afgørende ulempe.

Børsteløse DC-motorer (BLDC) eliminerer kommutatoren fuldstændigt og erstatter mekanisk omskiftning med elektronisk kommutering via en dedikeret controller, der overvåger rotorpositionen gennem Hall-effektsensorer eller tilbage-EMF-føling og skifter strøm gennem statorviklingerne i rækkefølge. BLDC-motorer kombinerer hastighedsstyringsfleksibiliteten i traditionelle DC-designs med den mekaniske enkelhed af AC-induktionsmotorer og er blevet det dominerende valg inden for applikationer lige fra computerkøleventilatorer og trækkraftdrev til elektriske køretøjer til industrielle servosystemer og dronefremdrift.

AC vs DC elektrisk motor: Side-by-side sammenligning

Tabellen nedenfor opsummerer princippet forskelle mellem AC- og DC-motorer på tværs af de specifikationsparametre, der er mest relevante for industrielle og kommercielle indkøbsbeslutninger.

Hastighedskontrol: Den praktiske forskel mellem AC og DC elektriske motorer

Hastighedskontrol er, hvor forskel mellem AC og DC elektriske motorer bliver mest operationelt betydningsfuld. I en børstet jævnstrømsmotor er hastigheden direkte proportional med ankerspændingen og omvendt proportional med feltfluxen - justering af enten variabel med en simpel rheostat eller PWM-controller producerer jævn hastighedsvariation i bredt område. Dette gjorde DC-motorer til standardvalget for industrielle drev med variabel hastighed gennem det meste af det 20. århundrede, især i applikationer som valseværker, papirmaskiner og kranhejser, hvor hastigheden skulle justeres kontinuerligt under belastning.

Fremkomsten af pålidelige, omkostningseffektive frekvensomformere (VFD'er) ændrede fundamentalt konkurrencepositionen for AC motorer and DC motors i applikationer med variabel hastighed. En VFD konverterer netforsyningen med fast frekvens til en udgang med variabel frekvens og variabel spænding, hvilket tillader en AC-induktionsmotor at køre ved enhver hastighed over et bredt område - typisk 10% til 120% af den nominelle hastighed - med fuld drejningsmomentkontrol. Moderne VFD'er implementerer vektorkontrol eller DTC-algoritmer, der giver dynamisk respons, der kan sammenlignes med et DC-drev, hvilket eliminerer den primære ydeevnefordel, som DC-systemer tidligere havde.

Den praktiske implikation er, at for nye industrielle installationer med fast hastighed eller variabel hastighed, der trækker fra en trefaset AC-forsyning, er en IE3- eller IE4-klassificeret AC-induktionsmotor med en VFD næsten altid det økonomisk og teknisk overlegne valg. DC-motorens tilbageværende højborg er batteridrevet mobilt udstyr (hvor forsyningen i sagens natur er DC), applikationer, der kræver meget højt startmoment ved lave forsyningsspændinger, og ældre faciliteter, hvor eksisterende DC-infrastruktur gør eftermontering dyrt.

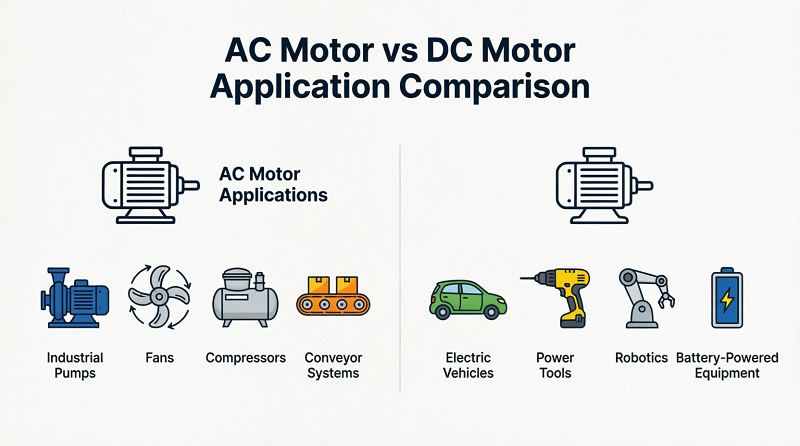

Valg mellem AC- og DC-motorer: Anvendelsesdrevet beslutningsramme

Ingen enkelt motortype er universelt overlegen. Det rigtige valg mellem AC DC elektriske motorer afhænger af applikationens specifikke krav, den tilgængelige strømforsyning, vedligeholdelsesmiljøet og de samlede ejeromkostninger i løbet af designets levetid.

Vælg en AC-induktionsmotor, når:

• Installationen trækker fra en standard enfaset eller trefaset vekselstrømsforsyning.
• Driftscyklussen er kontinuerlig eller næsten kontinuerlig, og miljøet er barskt, vådt, støvet eller eksplosivt - den børsteløse konstruktion eliminerer antændelsesrisikoen fra børstebue.
• Effekten overstiger 50 kW, hvor AC-induktionsmotorer tilbyder betydelige omkostnings- og effektivitetsfordele i forhold til tilsvarende DC-design.
• Minimal vedligeholdelsesadgang er tilgængelig - HVAC-ventilatorer, pumper, kompressorer og transportbåndsdrev på fjerntliggende eller vanskeligt tilgængelige steder.

Vælg en børstet jævnstrømsmotor, når:

• Applikationen er batteridrevet og lavspænding - elværktøj, små apparater, tilbehør til biler og hobbyrobotik.
• Der kræves et meget højt startmoment i forhold til motorstørrelsen, og driftscyklussen er intermitterende.
• Budgettet for kontrolelektronik er begrænset - en simpel PWM-controller er væsentligt billigere end en VFD- eller BLDC-driver.

Vælg en børsteløs jævnstrømsmotor, når:

• Applikationen kræver høj effektivitet, høj effekttæthed og lang levetid i en kompakt formfaktor - elektriske køretøjer, droner, medicinsk udstyr og præcisionsservosystemer.
• Hastighed og position skal styres med høj præcision over et bredt dynamisk område.
• Vedligeholdelse er upraktisk, men pålidelighed er afgørende - fraværet af børster og kommutator eliminerer den mest almindelige fejltilstand i DC-motorer.

I praksis er grænsen mellem AC motorer and DC motors er blevet markant sløret, efterhånden som strømelektronik er blevet modnet. En BLDC-motor drevet af en sofistikeret trefaset inverter kan ikke skelnes elektrisk fra en permanent-magnet synkron AC-motor - den samme hardware kan klassificeres som enten, afhængigt af den anvendte styrealgoritme. Det, der i sidste ende betyder noget, er, om det komplette motordrevsystem leverer den nødvendige drejningsmoment-hastighedskarakteristik, effektivitet, pålidelighed og samlede ejeromkostninger for målapplikationen.
